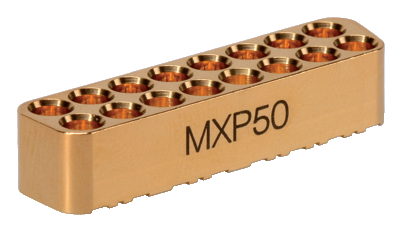

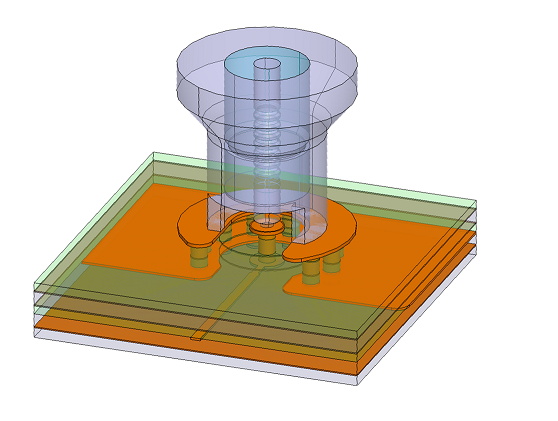

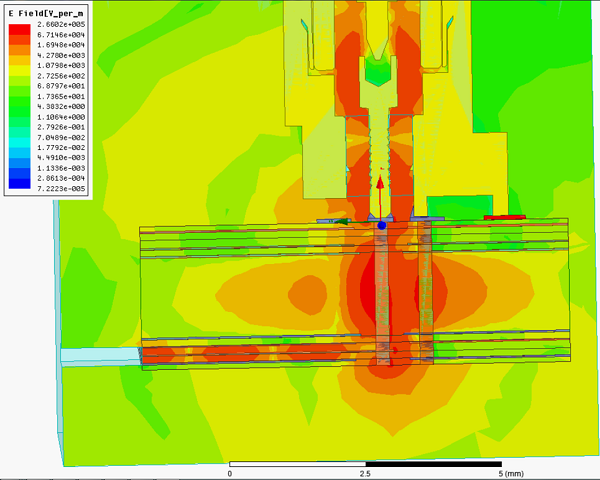

Home ソリューション, 製品とサービス, 高速デジタル計測, SI/PI, 高速デジタル計測ソリューション 広帯域 PCBコネクタ&ケーブル 広帯域 PCBコネクタ&ケーブル 2017.05.12 ソリューション、製品とサービス、高速デジタル計測, SI/PI、高速デジタル計測ソリューション HSDT(High Speed Digital Testing)製品ファミリ 同軸ケーブル~PCB間接続で帯域67GHzを誇るMMPX,そして最大16本の同軸ポートを集約可能なMXPなど,高速シリアルインターフェースの評価ボードや高周波計測システムに向けたソリューションです。 ATEサービスは,HUBER+SUHNERがカバーする幅広いジャンルの中から,HSDT(High Speed Digital Testing)製品部門を担当する国内正規代理店です。 MMPX (67GHz/80Gbps ミニチュア) 同軸ケーブル~PCB間接続コネクタでは業界最高レベルの帯域67GHzを誇る,HUBER+SUHNERのフラッグシップ製品です。 ・スナップオンによる容易な嵌合・独自構造(特許)による接続安定性・最少5.08mmピッチ隣接実装可 ・特性インピーダンス: 50Ω・リターンロス: <-16dB @67GHz (エッジマウント/マイクロストリップ接続の場合) ・ストレート (垂直,エッジマウント)・ライトアングル ・SIサポート - Sパラメータ(代表特性) - 評価キット - フットプリント設計例 - フットプリント最適化 - 実装ガイド - 3Dジオメトリモデル - ボードレベルシミュレーション - ケーブル測定 ・対応ケーブル (HUBER+SUHNER)- MULTIFLEX 86 HE- MULTIFLEX 53-02- SUCOFORM 86- EZ 86- minibend L・エンドコネクタ: MMPX, PC1.85,PC2.4, SK(2.92mm)・等長アセンブリ: ±1pS・アダプタ: PC1.85, SK(2.92mm) MMPX 10.52 MB Download MXP (50/40/18GHz マルチコアックス) 最大16チャネル(シングルエンド)の同軸ポートを一括接続,MXP_all.png評価ボードの省スペースと測定工数の削減を可能にしました。測定対象に合わせ,帯域50GHz/40GHz/18GHzの3クラスから選択できます。 ・プッシュオン/プルオフによる容易な着脱・4mmピッチ/ 1x8=8, 2x8=16 アレイ・MXP50/MXP40/MXP18 勘合互換性 ・ケーブル (HUBER+SUHNER)MXP_board.jpgMXP_2x8_breakout.png - MULTIFLEX 53-02・等長アセンブリ: ±2pS ・SIサポート - Sパラメータ(代表特性) - 評価キット - フットプリント設計例 - フットプリント最適化 - 実装ガイド - ボードレベルシミュレーションMXP50_RL.gif - ケーブル測定 MXP Multicoax solutions 1.63 MB Download MXP50 ・Z0: 50Ω ・RL: <-15dB @50GHz・ブレイクアウトエンド: MMPX, 2.4mm, MXP50 MXP40 ・Z0: 50Ω ・RL:<-12dB @40GHz・ブレイクアウトエンド: 2.92mm, MXP40 MXP18 ・Z0: 50Ω ・RL:<-20dB @18GHz・ブレイクアウトエンド: SMA SMPM-T (SMPM互換,スタビリティ強化) MIL-STD-348 SMPMの接続/嵌合安定性をSMPM-T.png向上させた, 独自のSMPM-Tを開発しました。 ・スクリューナットによるロック機構・接続安定性/着脱寿命の向上・SMPM互換 ・特性インピーダンス: 50Ω・周波数範囲: DC~67GHz ・microbendケーブルアセンブリ ・SIサポート - フットプリント設計例 - フットプリント最適化 - ボードレベルシミュレーション - ケーブル測定 SMPM-T 2.66 MB Download minibend/microbend (18~90GHz ロープロファイル ケーブルアセンブリ) ソルダーレスのインナーコンタクト技術により,タイトなベンディングを可能にした,高周波用ケーブルアセンブリです。位相安定性や高シールド性を確保する共に,セミリジッドケーブルの配線長設計/プリフォーミング,あるいはライトアングルコネクタを不要にするなど,多チャンネルテスト環境におけるコスト改善にも貢献します。 ・minibend: ~65GHz, 最小ベンド半径5.08mmminibend_vs_typical_flex.jpg.png ・microbend: ~90GHz, 最小ベンド半径1.52mm,SMPM-T接続可, 1.0mmコネクタ接続可 minibend 1.76 MB Download High speed digital testing solutions 18.85 MB Download High density solutions Connectors, adaptors 68.78 MB Download Introspect Technology 社 SerDesテスター「SV2C」導入事例 Introspect Technology システム指向設計検証用の新しい16レーン・17Gbps SerDesテスタ 「SV5C」を発表 広帯域 PCBコネクタ&ケーブル SerDesテストソリューション 3D電磁界解析ベース シグナルインテグリティ・ソフトウェア SIモデリング・プラットフォーム コンプライアンステスト用フィクスチャ DDRxメモリ測定インターポーザ IConnect® TDR/Sパラメータ解析ツール Tweet Share Hatena Pocket RSS feedly Pin it
